近日，，，由国际信息显示学会(SID)北京分会主办，，，SID China承办的第六届“2021年SID显示周新技术演讲会（2021 SID Display Week New Technology Review Workshop）”在丽江会展中心隆重进行。。
；；；嵘，，，来自234钱包的资深市场经理郭欢女士分享了主题为《TDDI技术及发展趋向》的演讲，，，重要介绍ICNL9911C TDDI技术亮点以及LCD TDDI在窄边框、、高帧频、、高集成等方面的技术发展趋向。。。作为全球显示领域顶级盛会，，，每年SID显示周的主题演讲环节都因议题的前瞻性和代表性，，，吸引着来自全世界显示领域的千余精英关注。。。以下全文是基于郭欢女士的演讲内容整顿而成。。。

图1234钱包资深市场经理郭欢演讲照片

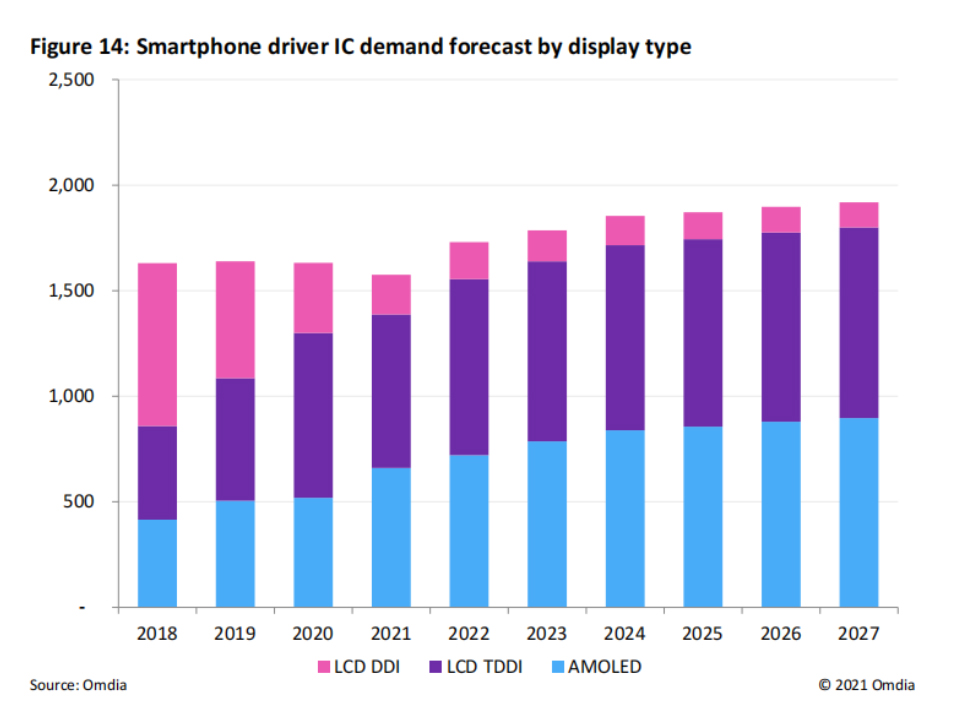

     LCD TDDI从2020年起头在手机显示触控利用占比已经超过50%，，，成为了手机显示屏的主流技术。。。234钱包从2015年就起头自主研发TDDI产品，，，成功打造了a-SI HD TDDI ICNL9911系列，，，其中ICNL9911C凭借靠得住的产品品质及专业的技术支持，，，成为手机HD/HD+显示屏驱动IC主流供给资源。。。

    TDDI（Touch and Display Driver Integration）即触控&显示驱动集成一体化技术。。。

以上，，，为传统外挂式GFF/on-cell/TDDI三种规划架构对比：：：

1. GFF规划为显示和触控分离式的架构，，，显示和touch为独立的两个模组。。。

2. On-cell规划是指将Touch sensor嵌入到显示屏的彩色滤光片基板和偏光片之间，，，即touch sensor做到显示上玻璃，，，显示和触控模组二合一了，，，但ic和FPC还是分隔两套设计。。。

3. TDDI规划将Touch sensor齐全集成到了显示TFT面板内，，，实现了显示触控模组、、IC以及FPC全数二合一，，，为显示触控高度集成一体化规划。。。

TDDI规划因架构的高度集成性，，，拥有显示屏轻薄化，，，降低成本，，，简化供给链等优势，，，成为了目前手机LCD屏的主流规划，，，从2020年LCD TDDI规划在智能手机显示触控利用占比已超过50%。。。

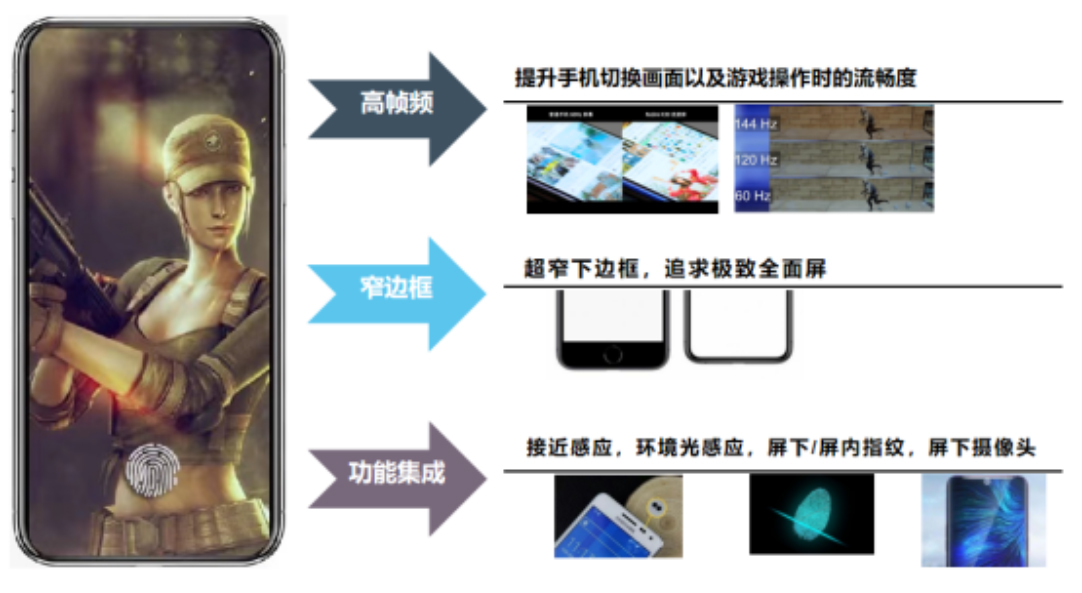

手机TDDI显示屏技术发展趋向高帧频/窄边框/职能集成度高。。。

（1）高帧频优势

1.降低图像显示时的闪动和抖动问题，，，减轻眼睛委顿感。。。

2. 游戏利用下改善动态画面在高速移动变动中的：：：约俺镀凭跋。。。

3. 在画面切换或混动时辰，，，提升画面流畅度的成效，，，削减图片和视频中的内容变：：：虺鱿种赜暗木跋。。。

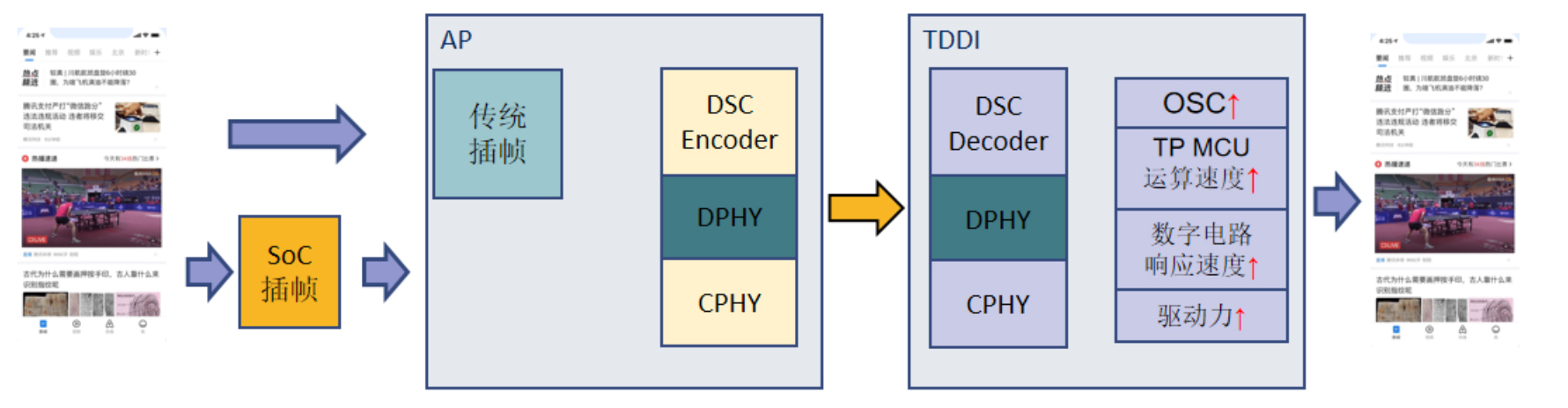

对TDDI IC要求：：：更快的MIPI数据接管规划，，，更高的OSC，，，更强的驱动力，，，更急剧的响应速度和运算速度。。。

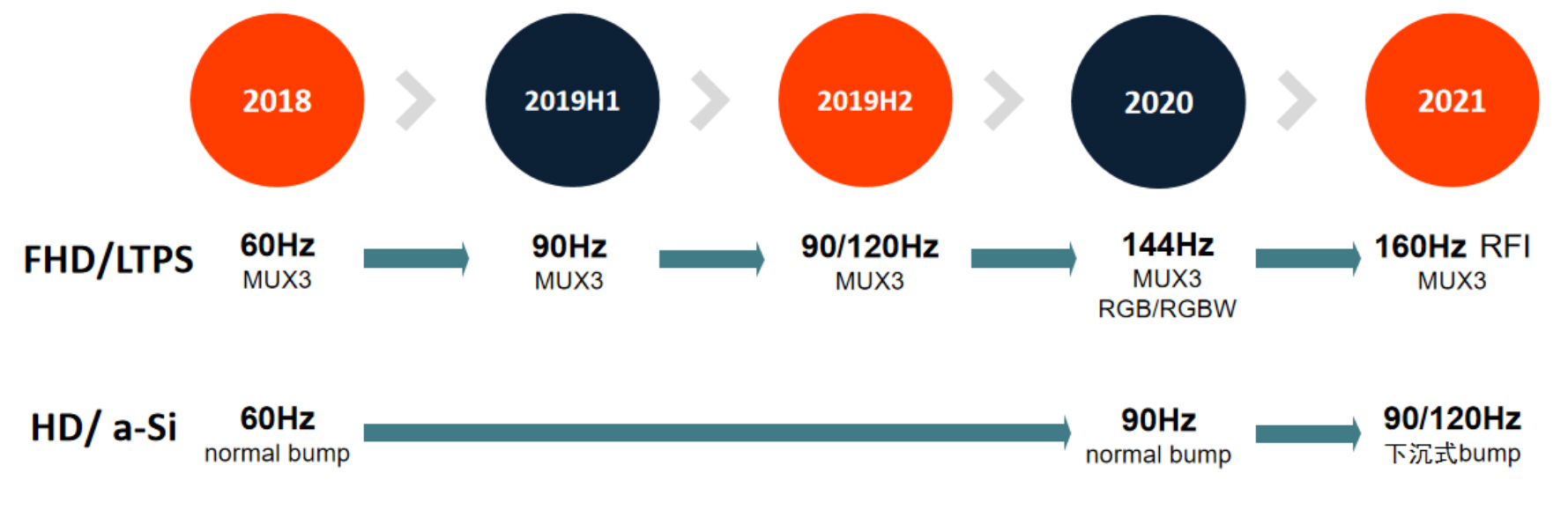

    手机LCD TDDI针对高帧频的发展过程：：：

FHD LTPS TDDI：：：已实现144Hz量产，，，针对160Hz目前还处于前期RFI阶段，，，还没有对应产品，，，且对于LCD TDDI 160Hz的需要目前也不爽朗，，，厂家根基处于张望态度。。。

HD a-Si TDDI已实现90Hz量产，，，新开下沉式bump ic已可增援120Hz，，，针对HD 120Hz规格显示屏已不是瓶颈且没有成本的增长，，，待有成本匹配的主板套片，，，终端对应规划开案，，，HD也将有可能升级为120Hz。。。

（2）窄边框，，，超窄下边框，，，追求极致全面屏。。。

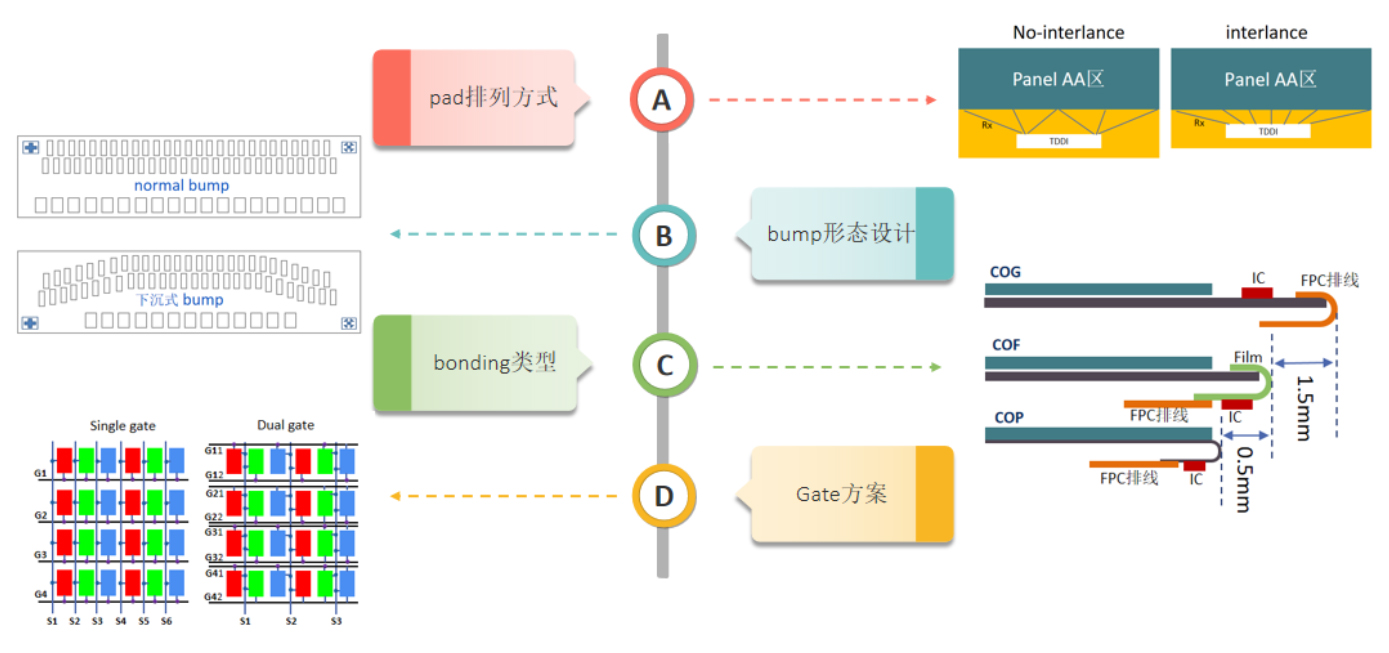

     窄边框技术规划：：：

1.pad分列方式：：：interlace规划对比no-interlance规划，，，在没有任何成本增长且也不会影响任何成效机能的情况下，，，能够让下边框缩减约1mm，，，所以在2017年interlance就取代了no-interlace规划成为主流。。。

     2.bonding类型：：：COF规划对比COG规划固然在窄边框规格上拥有优势，，，但因会增长成本，，，对于偏中低端机型的LCD规划，，，有点得不偿失，，，因而当前LCD TDDI仍已COG规划为主。。。
3.Gate规划：：：2018到2019年，，，为了HD A-si能做更窄的下边框，，，玻璃厂和ic厂推出dual gate规划，，，但因规划在成效问题上没有较快收敛，，，到了2019年底高帧频已确定为技术趋向，，，而dual gate规划和高帧频规格存在矛盾，，，因而市场很快烧毁了dual gate规划。。。目前手机TDDI根基都是传统的single gate规划。。。

4.Bump设计：：：在dual gate规划被烧毁时，，，玻璃厂很快提出了新的下沉式bump设计规划来实现窄边框，，，此规划对成本没有增长，，，对其他成效机能也没有影响，，，会逐步取代normal bump规划，，，成为市场主流。。。

手机LCD TDDI针对窄边框的发展过程：：：

FHD LTPS：：：因搭配source demux设计，，，传统normal bump规划下边框已做到3.1mm左右，，，下沉式bump缩减的幅度相对较少，，，切换的需要不强烈，，，目前还处于技术预研阶段。。。

HD a-Si：：：传统normal bump规划下边框为4.0~4.2mm，，，下沉式bump设计能够缩减到3.0~3.2mm，，，缩减约1mm，，，市场优先在HD产品使用此规划，，，目前已有部拜别机终端起头量产此规划，，，预计2022年下半年此规划会大规模量产，，，逐步取代normal bump规划成为主流。。。

（3）职能集成度高

      1.屏下/屏内指纹2.LCD屏下指纹技术为在显示模组背光下叠加CIS+红外的规划，，，成本贵，，，模组厚度增长，，，该技术规划已被烧毁。。。

3.屏内指纹技术分为在CF侧和Array侧两种规划（类似触控的oncell和incell规划架构），，，因成本增长较高目前也根基处于暂？⒆刺。。。

     4.屏靠近感应：：：利用显示屏靠近人脸时touch感应量的变动，，，通过Touch算法实现屏靠近感应，，，此技术规划已量产。。。
5.环境光感应：：：利用TFT受环境光照射阻抗会产生变动的个性，，，TDDI 对应必要实现高精度电流变动检测，，，此技术还处于预研阶段。。。

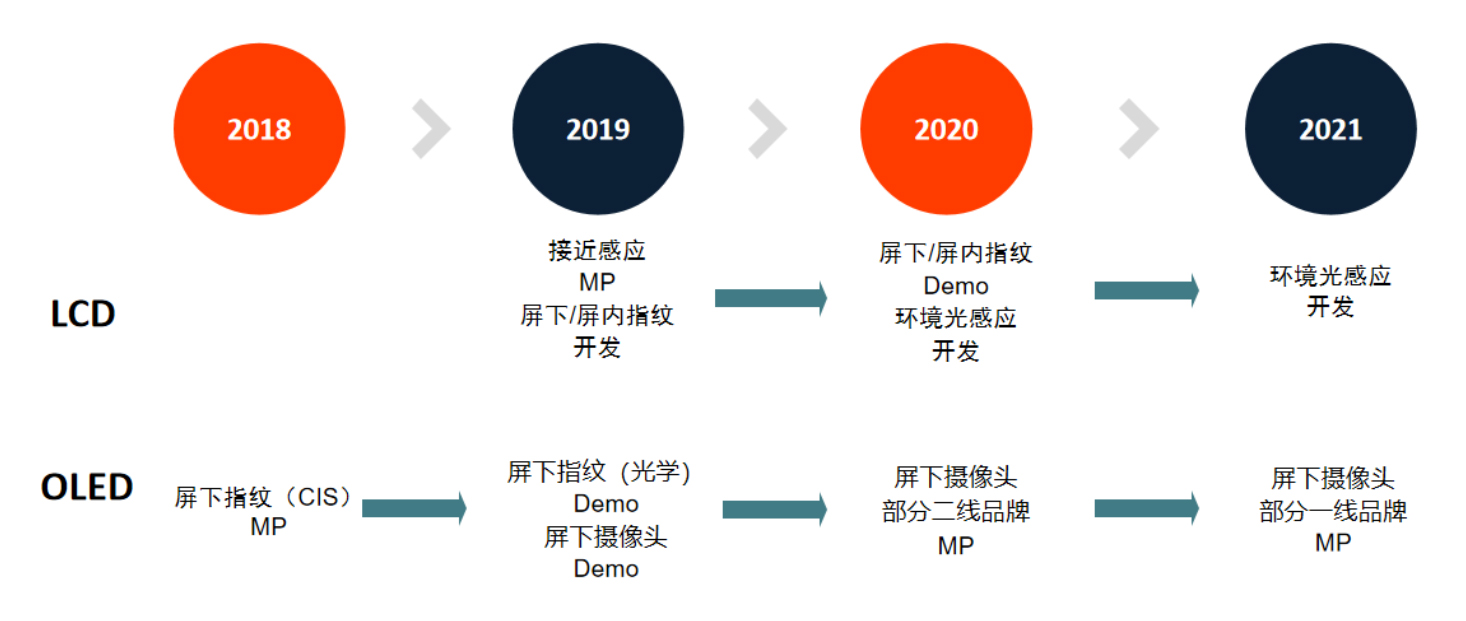

手机显示屏针对职能集成的发展过程：：：

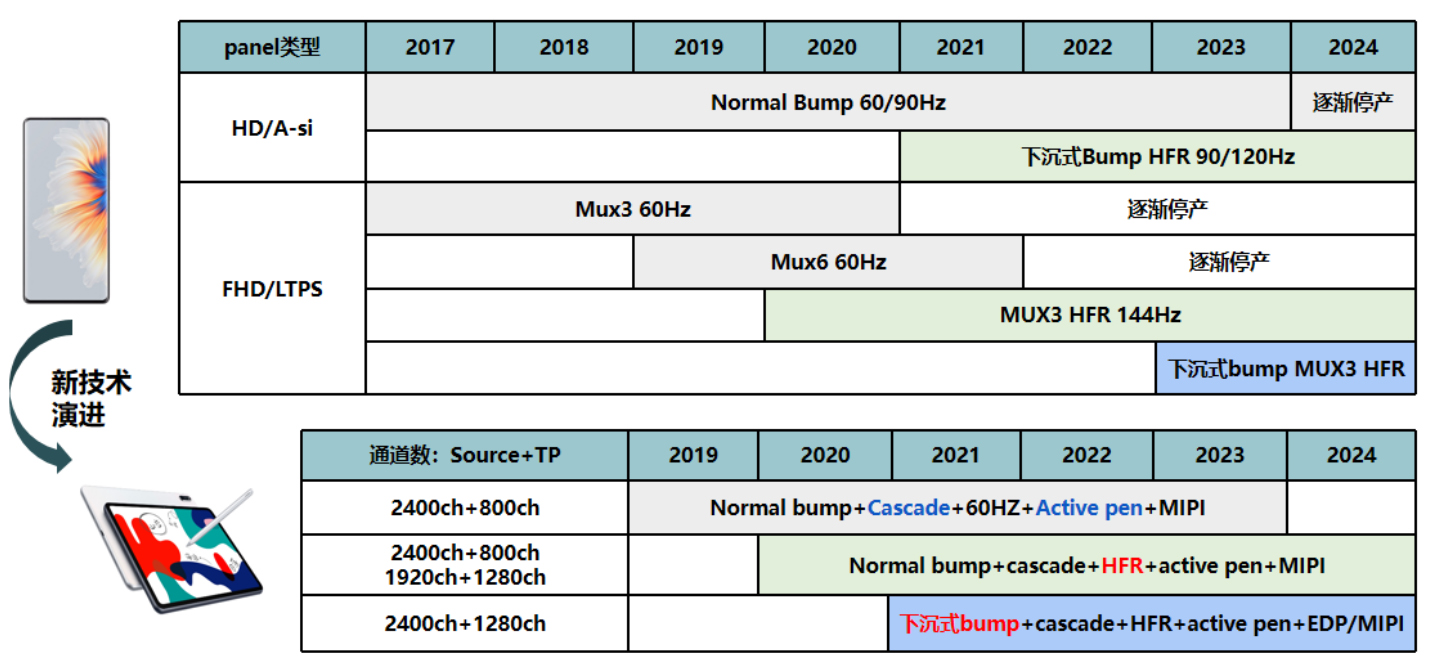

手机LCD TDDI经过这几年的发展，，，技术已较成熟和收敛，，，手机TDDI产品的新技术也起头向其他利用领域（平板，，，PC，，，车载）产品演进，，，TDDI在其他领域的利用占比也将会越来越高。。。

       234钱包很早就起头自主研发TDDI产品，，，针对以上手机高帧频/窄边框/屏靠近感应集成技术都已开发了对应产品，，，今年也布局了第一颗支持cascade和自动笔规划的平板TDDI。。。本次SID的获奖产品ICNL9911C为HD a-Si normal bump规划的TDDI，，，拥有以下技术亮点：：：

- 支持解析度矫捷，，，满足分歧解析度利用需要

- Source：：：720 / 640 / 600 RGB

- Gate：：：2N，，， max 1760

- 支持90Hz显示高刷新率

- 支持60/90Hz 帧频切换，，，提升显示流畅度同时两全功耗

- 支持long H 120Hz Touch报点，，，带给用户更佳的触控履历

- 支持I2C&SPI两种TP通讯接口，，，flash和no-flash利用都可满足

- 支持Notch IP，，，可优化各类状态（水滴屏，，，流海屏，，，打孔屏等）显示屏的显示成效

- ICNL9911C凭借靠得住的产品品质及专业的技术支持，，，成功突破手机一线品牌，，，实现了大规模量产，，，成为手机HD/HD+显示屏驱动IC主流供给资源。。。

作者：：：234钱包 郭欢

转自：：：国际信息显示学会SID
